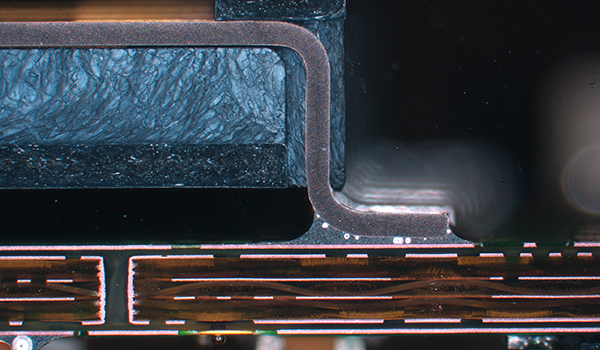

金相樣品制備中，劃痕問(wèn)題會(huì)直接影響顯微觀察和分析的準(zhǔn)確性，需通過(guò)系統(tǒng)方法解決。

一、劃痕產(chǎn)生原因

磨料殘留：粗磨砂紙粒度過(guò)大或更換時(shí)未清潔，導(dǎo)致大顆粒嵌入；拋光液粒度不均引發(fā)二次劃痕。

操作不當(dāng)：壓力不均、樣品固定不穩(wěn)、冷卻液不足導(dǎo)致局部過(guò)熱或變形。

設(shè)備問(wèn)題：磨拋機(jī)轉(zhuǎn)速不穩(wěn)、振動(dòng)大，或砂紙/拋光布安裝不平整。

材料特性：硬質(zhì)材料（如陶瓷）易嵌入磨料，軟質(zhì)材料（如純鋁）易塑性變形。

二、處理步驟

重新粗磨（劃痕較深時(shí)）

換用更細(xì)砂紙（如從180#逐步到400#），每步徹底清潔樣品表面，保持均勻壓力和充足冷卻液。

精細(xì)磨削：

依次使用600#、800#、1000#砂紙，每步磨削5-10分鐘，定期檢查表面直至劃痕變淺。

機(jī)械拋光：

根據(jù)材料硬度選拋光布（軟質(zhì)用絲絨，硬質(zhì)用呢絨），拋光液粒度從3μm過(guò)渡到1μm或0.5μm。

控制轉(zhuǎn)速（100-300 rpm）、壓力（輕至中等）和時(shí)間（每步5-15分鐘），持續(xù)噴灑冷卻液。

電解拋光（針對(duì)極硬/軟材料）：

選合適電解液（如鉻酸、高氯酸溶液），控制電壓、電流密度和時(shí)間，避免過(guò)度腐蝕，拋光后徹底清洗。

三、預(yù)防措施

優(yōu)化流程：制定標(biāo)準(zhǔn)化磨拋參數(shù)，針對(duì)不同材料設(shè)計(jì)專屬流程。

設(shè)備維護(hù)：定期檢查磨拋機(jī)穩(wěn)定性，確保砂紙/拋光布安裝平整。

操作規(guī)范：固定樣品時(shí)使用專用夾具，壓力均勻，冷卻液覆蓋全區(qū)域。

環(huán)境控制：保持實(shí)驗(yàn)室清潔，操作前清潔雙手及工具，防止污染。

通過(guò)以上方法，可高效解決劃痕問(wèn)題，提升金相樣品制備質(zhì)量，為后續(xù)分析提供可靠基礎(chǔ)。

更多信息可咨詢：13390834960
網(wǎng)址：cqrichpe.com
