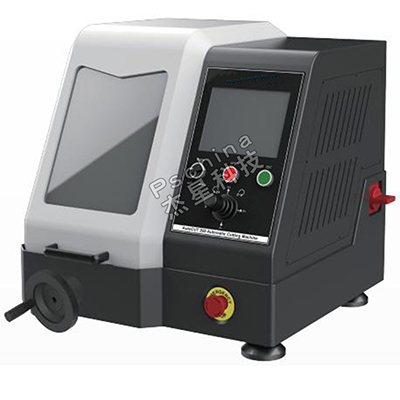

PSA-CUT 200系列高性能臺式手自一體全自動金相切割機，采用模塊化設計理念，集先進的機械結構、控制技術和精密切割技術于一體，擁有優秀的可視性和極佳的靈活性，動力強，切割效率高。8英寸彩色觸摸屏加三軸操縱桿助用戶輕松實現對機器的操作。該機器適用于切割各種黑色金屬、有色金屬、熱處理件、鍛件、半導體、晶體、陶瓷、和巖石等樣品。設備配有多種夾具，可切割不規則形狀的工件，是企業和科研院校理想的切割設備。

產品特點

●   標配高扭矩大功率伺服電機及無級變速控制系統，動力強，效率高

●   智能進給，自動監控切割力大小，切割遇阻，自動降低進給速度，阻

     力解除，可自動恢復至設定速度

●   手動進給，垂直進給，水平進給，直線進給，脈沖進給等多種切割方式可選（視

     機型有所不同）

●   8寸彩色高清觸摸屏，操作直觀，簡單易用

●   三軸工業操縱桿，快速、慢速和微調三級速度控制，輕松操作

●   施耐德電器，低壓控制，安全可靠

●   標配電子剎車，安全可靠

●   內置高亮度長壽命LED照明燈，方便觀察

●   靜電噴涂高強度鋁合金鑄造底座，機身穩定，永不生銹

●  304不銹鋼和鋁合金T型槽工作臺，耐腐蝕，易更換夾具；另有多種夾具可選，擴展切割能力

●   304不銹鋼快速夾具，操作便捷，耐腐蝕，壽命長

●   靜電噴涂304不銹鋼外殼，耐腐蝕，壽命長

●   高強度整體成型復合材料切割室，永不生銹

●   移動式大容量塑料循環水箱，便于清理

●   高效循環冷卻系統，降低樣品燒傷風險

●   獨立高壓沖洗系統，方便清洗切割室

●   自動/手動切片功能，方便將樣品切割成不同厚度的切片（選配）

●   激光輔助定位功能（選配）



技術參數



產品名稱	PSA-CUT 200XYZ	PSA-CUT 200YZ	PSA-CUT200Y
Y向進給	自動
Z向進給	自動	自動	---
X向進給	自動	○手動	○手動 ○自動
切割方式	垂直，直線，脈沖	垂直，直線，脈沖	直線，脈沖
切割片	200*12.7*0.8
主軸轉速	500-3000
工作臺尺寸(WxD,mm)	235*220
X向行程	40mm
冷卻方式	外置塑料循環水箱
功率	1.2KW
電源	單相220V
附件
金剛石切割片	○	○	○
碳化硅切割片	○	○	○
剛玉切割片	●	●	●
304不銹鋼快速夾具	●	●	●
垂直夾具	○	○	○
激光定位	○	○	○
塑料冷卻水箱	●	●	●
強磁過濾水箱	○	○	○
切削液	●	●	●
排氣系統	○	○	○
立式工作桌	○	○	○

●標配  ○選配

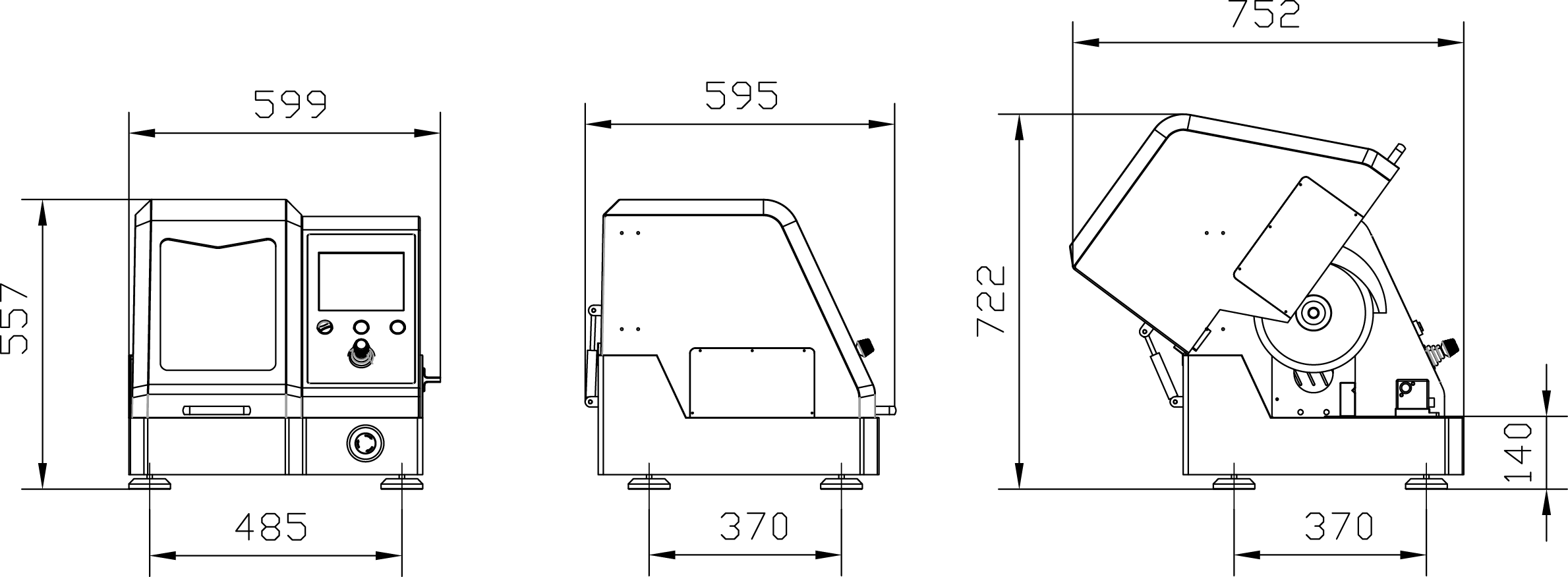

外觀尺寸示意圖

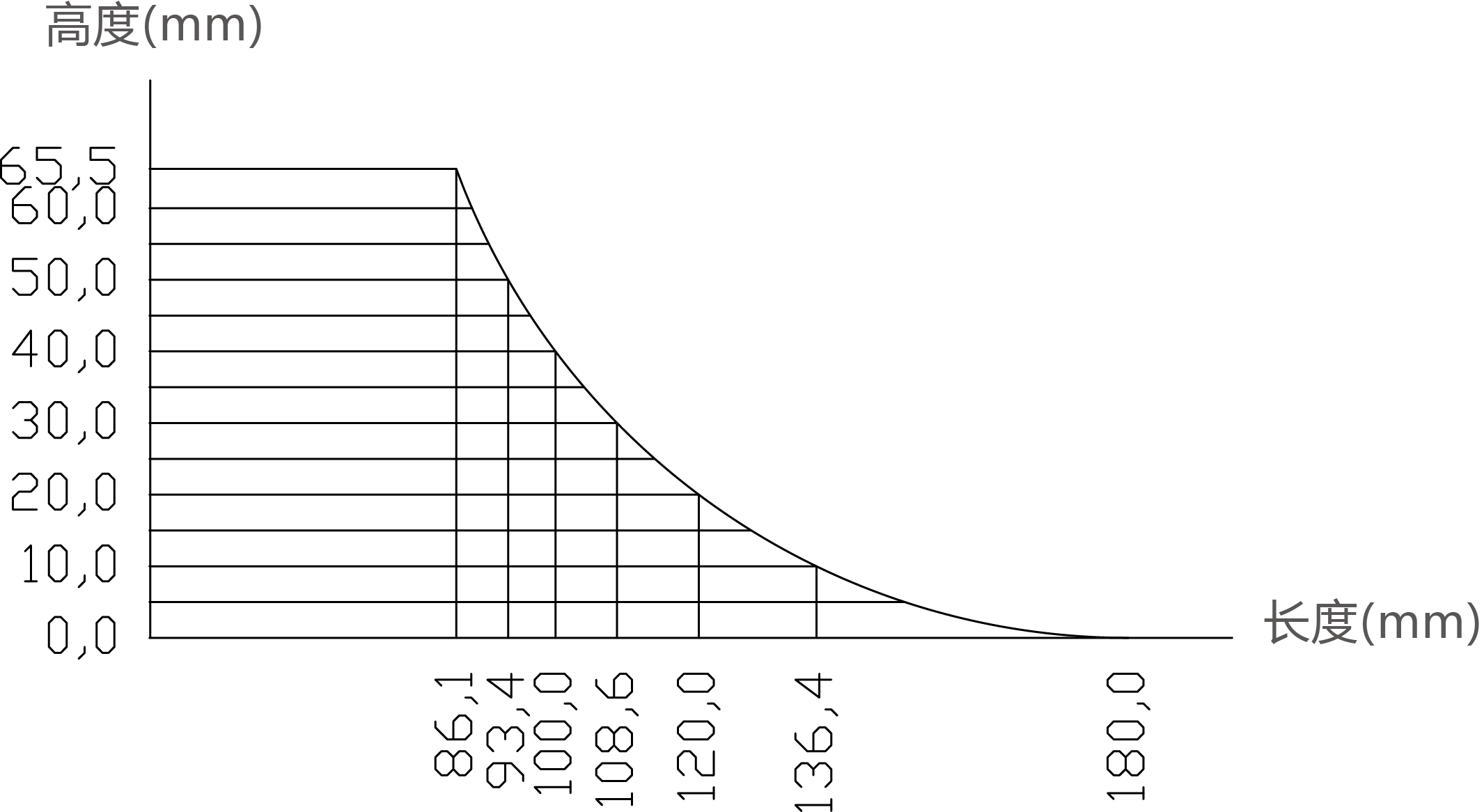

切割能力

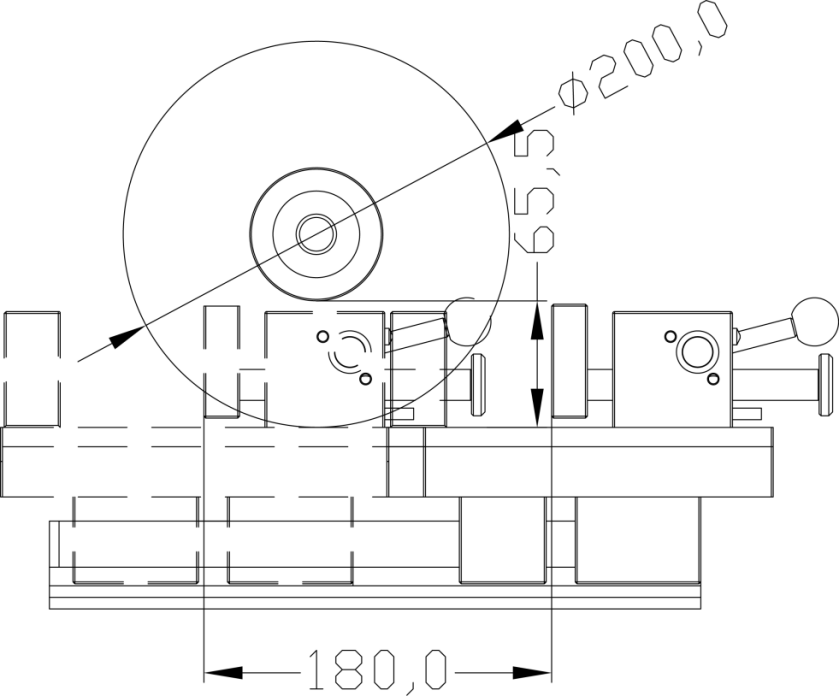

       平臺進給切割過程                                          切割能力                                               不銹鋼快速夾具                               垂直夾具（選配）

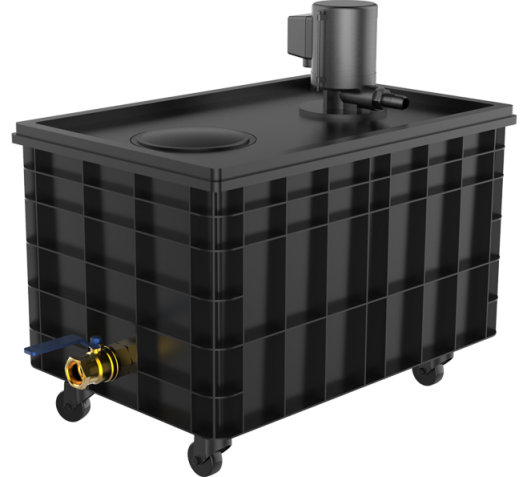

        帶鉸鏈垂直夾具（選配）                                    塑料循環冷卻水箱（標配）                  強磁過濾塑料循環冷卻水箱（選配）



配套耗材

         樹脂切割片                    樹脂金剛石切割片              金屬金剛石切割片                        電鍍金剛石切割片



訂貨信息

產品料號	產品貨號	*產品名稱	*產品規格
PSE00445	MGE000001	PSA-CUT 手自一體全自動切割機	PSA-CUT
