在材料分析領域，從脆性陶瓷到精密電子元件，復雜樣品的制樣始終是技術難點。傳統熱鑲嵌易導致熱敏材料變形，而冷鑲嵌樹脂憑借其低溫固化、高適配性等特性，正成為解決這一難題的關鍵工具。

脆性材料的“溫柔守護者”

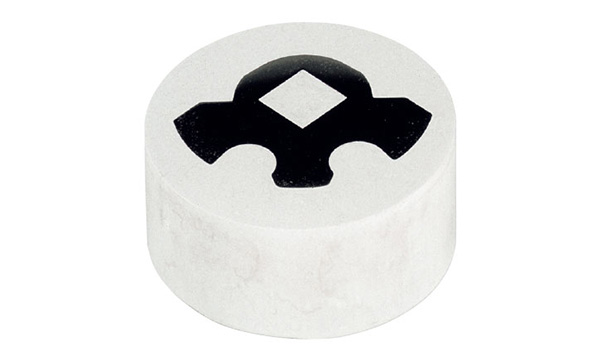

脆性材料（如陶瓷、玻璃）在機械加工中易產生微裂紋，冷鑲嵌樹脂通過低應力固化技術有效規避了這一問題。以泰克諾維4000樹脂為例，其雙組份設計允許用戶根據需求選擇快速或普通型硬化劑，固化時間可調至12-17分鐘。樹脂在聚合過程中體積收縮率極低，能緊密包裹樣品邊緣，避免磨拋時出現圓角化，確保高硬度材料（如碳化硅陶瓷）的界面清晰度。

電子元件的“精準制樣師”
電子元件（如PCB板、芯片）的制樣需兼顧多材料兼容性與微觀結構保留。泰克諾維2000LC光固化樹脂通過藍光照射實現5分鐘初步固化，20分鐘完全固化，顯著縮短制樣周期。其低粘度特性可深入滲透PCB過孔等微小結構，配合真空浸漬技術消除氣泡，清晰呈現焊點空隙率、鍍層厚度等關鍵參數。對于熱敏芯片，該樹脂的固化峰值溫度低于50℃，避免高溫導致焊點組織變化。

復雜場景的“全能適配者”
針對多孔材料（如鑄鐵、復合材料），泰克諾維7100樹脂采用HEMA基體系，實現納米級滲透，支持1微米超薄切片。其三組分設計無需密封模具，室溫靜置60-75分鐘即可脫模，某半導體企業測試顯示，使用7100后樣品制備時間縮短62.5%，切片偽影率降低90%。對于需導電性的場景（如SEM觀測），泰克諾維5000導電樹脂以銅粉為填料，8分鐘快速固化且電壓損失＜0.5%，避免電荷積累干擾成像。

從實驗室到生產線，泰克諾維冷鑲嵌樹脂以“精準、安全、高效”的三重優勢，為復雜樣品制樣提供了標準化解決方案。無論是追求精度的工業檢測，還是需要溫柔呵護的熱敏樣本分析，這款“制樣魔法師”都能以技術實力揭開材料世界的真相。
