產品介紹

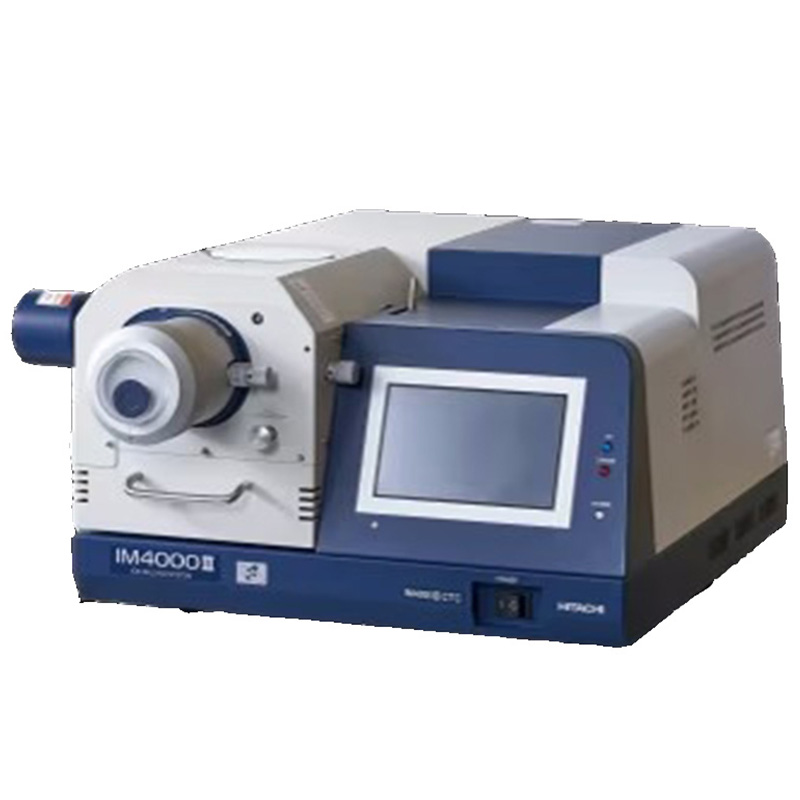

日立離子研磨儀標準機型IM4000Ⅱ能夠進行截面研磨和平面研磨。還可通過低溫控制及真空轉移等各種選配功能，針對不同樣品進行截面研磨。

產品特性：

高效率的截面研磨

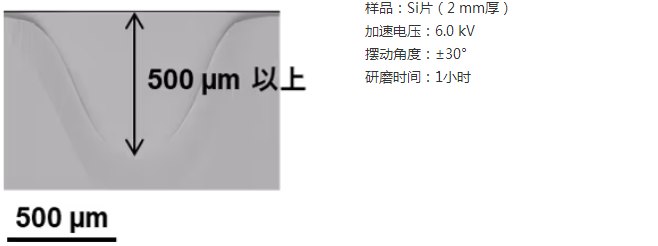

IM4000II配備截面研磨能力達到500 µm/h以上的高效率離子槍。因此，即使是硬質材料，也可以高效地制備出截面樣品。

*在加速電壓6 kV下，將Si片從遮擋板邊緣突出100 µm并加工1小時的最大深度。

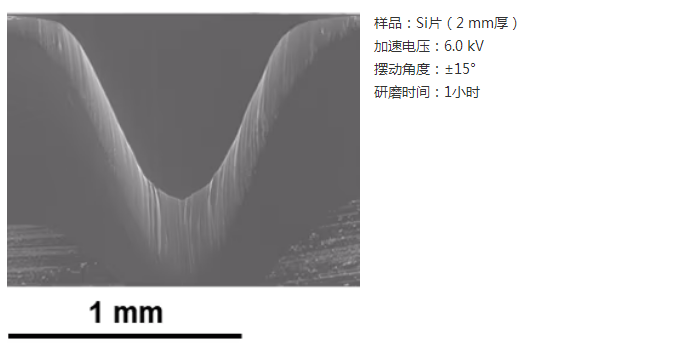

截面研磨時如果擺動的角度發生變化，加工的寬度和深度也會發生變化。下圖為Si片在擺動角度為±15°下進行截面研磨后的結果。除擺動角度以外，其他條件與上述加工條件一致。通過與上面結果進行對比后，可發現加工的深度變深。
對于觀察目標位于深處的樣品來說，能夠?qū)悠愤M行更快速的截面研磨。

復合型研磨儀

截面研磨

• 即使是由不同硬度以及研磨速度材質所構成的復合材料，也可以通過IM4000Ⅱ制備出平滑的研磨面
• 優化加工條件，降低因離子束所致樣品的損傷
• 可裝載最大20 mm(W) × 12 mm(D) × 7 mm(H)的樣品

截面研磨的主要用途

• 金屬以及復合材料、高分子材料等樣品的截面制備
• 含有裂縫和空隙等特定位置的樣品截面制備
• 多層樣品的截面制備以及對樣品EBSD分析的前處理

平面研磨

• 直徑約為5mm范圍內的均勻加工
• 應用領域廣泛
• 最大可裝載直徑50 mm × 高度25 mm的樣品
• 可選擇旋轉和擺動（±60度，±90度的擺動）2種加工方法

平面研磨的主要用途

• 去除機械研磨中難以消除的細小劃痕和形變
• 去除樣品表層部分
• 消除因FIB加工所致的損傷層
